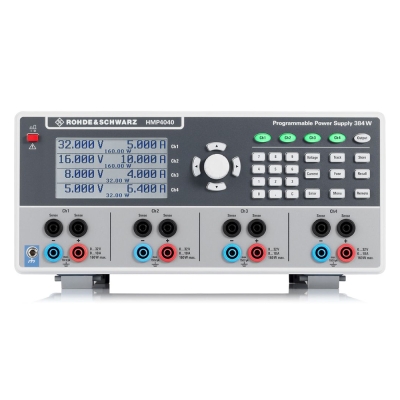

Источник питания Rohde & Schwarz HMP4000
Источник питания Rohde & Schwarz HMP4000 — это настоящий «рабочий конь» любой серьезной лаборатории или производственной линии. Если вы когда-нибудь сталкивались с ситуацией, когда нужно одновременно запитать сложную материнскую плату, проверить датчики на разных линиях и при этом не спалить прототип стоимостью в несколько тысяч долларов, то серия HMP создана именно для таких задач. Это приборы профессионального класса, которые сочетают в себе немецкую инженерную точность с невероятной надежностью.
Мощность и архитектура Сердцем серии HMP4000 (в частности моделей HMP4030 и HMP4040) является суммарная выходная мощность 384 Вт. Прибор выполнен в тяжелом металлическом корпусе весом около 12,5 кг — такая масса обусловлена использованием массивного тороидального трансформатора и качественных радиаторов охлаждения. Внутри реализована гибридная схема регулирования: сочетание импульсного предрегулятора и высокоточного линейного пост-регулятора. Зачем такие сложности? Это позволяет прибору выдавать огромную мощность без перегрева, сохраняя при этом сверхнизкий уровень шумов и пульсаций, который обычно доступен только в дорогих чисто линейных блоках.
Количество каналов можно выбрать под свои задачи: трехканальный HMP4030 или четырехканальный HMP4040. Каждый канал полностью гальванически развязан от других. Это значит, что вы можете соединять их последовательно для получения высокого напряжения (например, до 60–80 В), параллельно для получения большого тока (до 40 А суммарно) или использовать как независимые источники с разными потенциалами относительно общей земли.
Точность и защита В разработке электроники дьявол кроется в деталях. Источники HMP4000 обеспечивают разрешение установки до 1 мВ и 0,1 мА. Когда вы выставляете 3,3 Вольта для питания микроконтроллера, прибор выдает ровно 3,300 Вольта, а не «примерно три с половиной». Это критично важно при отладке аналоговых схем, где лишний милливольт шума может испортить весь график сигнала. Отдельного упоминания заслуживает система защиты. Здесь есть всё:
- OVP (Over Voltage Protection): электронная защита от перенапряжения, которая отключает выход быстрее, чем сработает обычный предохранитель.
- OCP (Over Current Protection): ограничение тока с возможностью настройки скорости срабатывания (Fuse Speed). Вы можете сделать так, чтобы ток обрезался мгновенно при малейшем скачке — это спасет нежные компоненты ПЛИС.
- OTP (Over Temperature Protection): если вентиляционные решетки забились пылью, прибор просто выключится, защищая свою внутреннюю электронику.
Эргономика и управление Несмотря на промышленный статус, работать с HMP4000 одно удовольствие. На передней панели расположен крупный графический дисплей, на котором одновременно видны параметры всех активных каналов. Вам не нужно переключаться между ними, чтобы понять, что происходит. У каждого канала есть своя физическая кнопка включения (Output) — никаких меню для подачи питания. Многофункциональная ручка ввода данных имеет встроенный функционал нажатия, что ускоряет ввод цифр. Для автоматизации предусмотрен полный набор интерфейсов: стандартный USB-TMC, Ethernet (LAN) для интеграции в сеть предприятия и опциональный GPIB для работы со старым парком измерительного оборудования. Управление ведется через стандартизированный язык SCPI-команд, поэтому написать скрипт тестирования на Python или LabVIEW сможет даже начинающий программист.
Функционал EasyArb Как уже обсуждалось ранее, функция EasyArb здесь работает на полную катушку. Но в мощностях HMP4000 она раскрывается по-новому. Вы можете запрограммировать плавное снижение напряжения для имитации севшего автомобильного аккумулятора при запуске двигателя зимой, или создать сложный профиль потребления тока для носимой Bluetooth-колонки. Три ячейки памяти позволяют хранить готовые профили прямо в приборе.
Кому это нужно? Этот аппарат покупают не ради красоты. Его берут инженеры-разработчики R&D центров, которым нужна стабильность месяцами напролет; специалисты отделов технического контроля (ОТК) на заводах, где блоки проходят стресс-тесты; и научные сотрудники, питающие чувствительные лазерные установки или вакуумные системы.
Если NGA100 — это компактный скальпель для точной микрохирургии, то HMP4000 — это надежный промышленный молоток и наковальня в одном флаконе. Он стоит своих денег за счет того, что исключает риск потери результатов многодневной работы из-за банального сбоя блока питания. Качество стабилизации у него такое, что его часто используют как эталонный источник для калибровки другого оборудования.
