Для проектирования и комплектации трубных магистралей применяются разные виды фасонных элементов. В частности, https://www.polycoat.ru/otvody-gost-17375-2001.html может использоваться как ориентир при рассмотрении стальных отводов, однако при выборе конкретного изделия важно учитывать не только его назначение, но и диаметр труб, толщину стенки, материал, способ соединения, рабочую среду и условия эксплуатации.
Что представляют собой соединительные детали трубопроводов
Под соединительными деталями понимается группа элементов, которые устанавливаются между прямыми участками труб либо используются для изменения конфигурации трубопровода. Такие изделия еще называют фасонными частями или фитингами, хотя в технической практике эти понятия могут использоваться с разным смысловым оттенком.
Основная задача фасонной детали заключается не просто в физическом соединении двух труб. Она должна обеспечить предсказуемую геометрию системы, надежное сопряжение элементов и сохранение расчетных характеристик трубопровода. Поэтому внешний вид изделия является далеко не главным критерием его качества.
В промышленной инженерии соединительные элементы подбираются с учетом конкретного участка коммуникации. Один компонент может отвечать за плавный поворот, другой — за создание ответвления, третий — за изменение диаметра. Благодаря такому разделению функций из отдельных труб собираются сложные технологические линии.
Основные разновидности фасонных деталей
Современный трубопровод может включать десятки разновидностей соединительных элементов. Однако базовую группу составляют несколько наиболее распространенных изделий.
- Отводы — применяются для изменения направления трубной линии.
- Тройники — используются для организации бокового ответвления или объединения потоков.
- Переходы — позволяют соединять трубы разных диаметров.
- Заглушки — предназначены для закрытия отдельных участков трубопровода.
- Фланцы — применяются для разъемного соединения труб, арматуры и оборудования.
В зависимости от назначения коммуникации могут использоваться также крестовины, муфты, резьбовые соединения и специальные нестандартные элементы. При этом для промышленных магистралей большое значение имеют нормативные документы, регламентирующие конструкцию и основные параметры отдельных видов изделий.

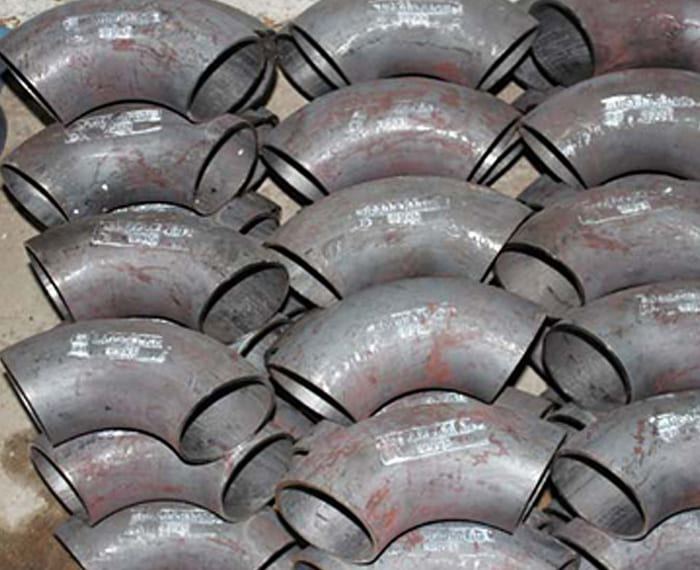

Отводы для изменения направления трубопровода
Отвод считается одной из самых востребованных соединительных деталей. Он позволяет изменить направление трассы без необходимости собирать поворот из большого количества отдельных отрезков труб.
Особенно распространены стальные приварные отводы. Для них существуют стандартизированные конструкции, включая изделия по ГОСТ 17375-2001. В реестре Росстандарта данный документ указан как действующий и относится к крутоизогнутым отводам из углеродистой и низколегированной стали.
При подборе отвода учитывается угол поворота. Чем сильнее меняется направление потока, тем более тщательно необходимо учитывать конфигурацию участка. В зависимости от проекта применяются разные углы, а для нестандартной геометрии могут потребоваться специальные исполнения.
Интересной особенностью является то, что отвод влияет не только на пространственное расположение труб. Его форма определяет характер прохождения рабочей среды через поворот. Поэтому в ответственных системах геометрия фасонного элемента рассматривается вместе с параметрами всей магистрали.
Тройники: организация ответвлений
Когда от основной линии требуется отвести отдельную ветку, используется тройник. Его конструкция предусматривает основной проход и боковой патрубок, благодаря чему один трубопровод может разделяться на несколько направлений.
Тройники бывают равнопроходными и переходными. В первом случае основной канал и ответвление рассчитаны на одинаковый условный проход. Переходное исполнение применяется тогда, когда боковая ветка имеет другой размер.
Для стальных бесшовных приварных тройников действует ГОСТ 17376-2001. Стандарт относится к изделиям из углеродистой и низколегированной стали.
На практике тройник выбирается не только по диаметру. Значение имеют толщина стенки, марка материала, способ изготовления, параметры среды и расчетная нагрузка. Неправильный подбор ответвления способен создать проблемы при монтаже и последующей эксплуатации.
Переходы для соединения труб разных диаметров
Изменение диаметра трубопровода является распространенной задачей в инженерных системах. Для ее решения применяются переходы. Они позволяют постепенно или конструктивно изменить размер прохода без использования самодельных вставок.
По форме переходы делятся на концентрические и эксцентрические. Концентрическая модель имеет общую центральную ось соединяемых участков. Эксцентрическая конструкция предусматривает смещение осей, что позволяет решать специфические монтажные и технологические задачи.
Для стальных приварных переходов применяется ГОСТ 17378-2001. В реестре Росстандарта этот документ обозначен как действующий и описывает конструкцию переходов из углеродистой и низколегированной стали.
При выборе перехода важно понимать, что изменение диаметра влияет на движение рабочей среды. Поэтому такой элемент рассматривается как часть гидравлической схемы, а не просто как соединительный адаптер.
Заглушки и фланцевые элементы
Иногда трубопровод требуется завершить, временно перекрыть или оставить подготовленным для будущего подключения. В таких ситуациях используются заглушки. Для стальных бесшовных приварных эллиптических заглушек предусмотрен отдельный стандарт ГОСТ 17379-2001.
Фланцевые соединения отличаются от сварных тем, что позволяют получить разъемный узел. Это особенно удобно возле арматуры, насосного оборудования, фильтров и других компонентов, которые могут потребовать демонтажа.
Выбор между сварным и разъемным соединением определяется конструкцией системы. Там, где оборудование должно регулярно обслуживаться, разъемный узел может оказаться практичнее. На протяженных участках трубопровода, напротив, часто применяется сварная схема.
Какие материалы применяются для соединительных элементов
Материал фасонной детали подбирается в соответствии с материалом трубопровода и особенностями транспортируемой среды. Для промышленных систем широко используются углеродистые и низколегированные стали. В условиях повышенной коррозионной активности могут применяться нержавеющие сплавы и другие специальные материалы.
Особое внимание уделяется совместимости металлов. Если свойства трубы и соединительной детали существенно различаются, проектировщик должен учитывать особенности сварки, температурного расширения и поведения материалов при эксплуатации.
Марка стали — это не формальность в спецификации. Она определяет комплекс механических и эксплуатационных характеристик изделия. Поэтому замена материала на аналогичный «по внешнему виду» без проверки соответствия может быть недопустимой.
На что обратить внимание при выборе деталей
Грамотный подбор соединительных элементов начинается с технических параметров трубопровода. Одного значения диаметра недостаточно, поскольку одинаковые по размеру детали могут предназначаться для совершенно разных условий работы.
- условный проход или наружный диаметр трубы;
- толщина стенки соединяемых элементов;
- рабочее и расчетное давление;
- температура рабочей среды;
- тип транспортируемого вещества;
- марка стали или другого материала;
- способ соединения;
- пространственное положение детали;
- требования конкретного проекта и нормативной документации.
Такой подход помогает избежать распространенной ошибки, когда фасонная часть выбирается только по принципу «подходит по диаметру». На практике совместимость определяется совокупностью характеристик.
Почему стандартизация имеет значение
Стандартизированные соединительные детали удобны тем, что их параметры заранее определены и могут быть сопоставлены с характеристиками труб, арматуры и оборудования. Серия стандартов включает отдельные документы для отводов, тройников, переходов и других элементов. Например, ГОСТ 17375-2001 относится к отводам, ГОСТ 17376-2001 — к тройникам, а ГОСТ 17378-2001 — к переходам.
Стандартизация упрощает проектирование, снабжение и монтаж. Инженеру не приходится каждый раз разрабатывать форму изделия с нуля. Вместо этого в проект закладывается типовой элемент с известными конструктивными характеристиками.
При этом обозначение ГОСТ не отменяет необходимости проверять конкретную продукцию. Важны документы на партию, сведения о материале, соответствие размеров проекту и условия, для которых изделие предназначено.
Особенности монтажа соединительных деталей
Даже качественная фасонная часть не обеспечит надежность трубопровода, если монтаж выполнен с нарушениями. Особенно это актуально для сварных соединений.
Перед установкой проверяется соответствие диаметра и толщины стенки. Торцы очищаются, детали выставляются относительно осей труб, после чего выполняются необходимые сварочные операции. В ответственных системах качество соединений дополнительно контролируется предусмотренными проектом методами.
Большое значение имеет правильная центровка. Перекос может привести к дополнительным напряжениям в узле, особенно если трубопровод подвергается температурным деформациям или вибрационным нагрузкам.
Соединительные детали в разных инженерных системах
Фасонные элементы встречаются практически во всех сферах, где используются трубопроводы. Они применяются в системах водоснабжения, теплоснабжения, газоснабжения, на промышленных предприятиях, в энергетике, нефтегазовом секторе и коммунальной инфраструктуре.
В каждой области требования могут существенно отличаться. Для обычной хозяйственной коммуникации важны одни характеристики, а для технологической линии с высокой температурой и давлением — совершенно другие.
Поэтому универсального набора соединительных деталей не существует. Даже внешне похожие изделия могут иметь разное назначение, конструктивное исполнение и допустимые условия эксплуатации.
Типичные ошибки при подборе
Ошибки при комплектации трубопровода чаще всего связаны с недостаточным вниманием к деталям. Среди наиболее распространенных ситуаций можно выделить несколько проблем.
- Выбор только по диаметру. Не учитываются давление, толщина стенки и материал.
- Игнорирование типа перехода. Концентрическая и эксцентрическая конструкции имеют разное назначение.
- Неверный угол отвода. Деталь приходится устанавливать с дополнительными вставками.
- Несовместимые материалы. Не проверяются требования к сварке и коррозионной стойкости.
- Отсутствие проверки документации. В спецификацию попадает изделие с неподходящими характеристиками.
- Неправильная центровка при монтаже. В результате возникают дополнительные нагрузки на соединение.
Предотвратить подобные ситуации помогает предварительная проверка всей спецификации. Для сложного объекта соединительные детали желательно рассматривать не по отдельности, а как элементы единой трассы.
Как составить грамотную спецификацию
При подготовке перечня фасонных элементов удобно разделить изделия по назначению. Сначала определяются все точки изменения направления, затем места ответвлений и участки перехода между диаметрами. После этого подбираются заглушки, фланцы и другие компоненты.
Для каждого элемента желательно указывать тип, размер, материал, нормативный документ и количество. Такой формат облегчает проверку и снижает вероятность того, что при поставке будет получена деталь с похожим, но неподходящим исполнением.
Если трубопровод имеет сложную пространственную конфигурацию, полезно дополнительно сопоставлять спецификацию с монтажной схемой. Это позволяет увидеть несоответствия еще до начала сборочных работ.
Эксплуатация и контроль состояния
После монтажа соединительные элементы становятся частью общей трубопроводной системы и не требуют отдельного постоянного обслуживания при нормальной эксплуатации. Однако при плановых осмотрах необходимо обращать внимание на сварные швы, участки возле опор, следы коррозии, деформации и возможные признаки нарушения герметичности.
Особое внимание уделяется местам, где трубопровод испытывает вибрацию или температурные перемещения. Отводы, тройники и переходы могут воспринимать дополнительные нагрузки, если система неправильно закреплена или компенсация температурных деформаций выполнена недостаточно.
Своевременный контроль позволяет обнаружить проблему до того, как она приведет к серьезному повреждению коммуникации. Для ответственных объектов периодичность и методы диагностики определяются проектной и эксплуатационной документацией.
Практический подход к выбору
Рациональный подбор соединительных деталей начинается не с поиска конкретного изделия, а с анализа участка трубопровода. Сначала определяется функция элемента: поворот, ответвление, изменение диаметра или закрытие линии. Затем устанавливаются размерные и эксплуатационные параметры.
Следующий этап — проверка соответствующего стандарта или технических условий. После этого сопоставляются материал, толщина стенки, способ присоединения и требования к контролю качества.
Такой алгоритм помогает сделать выбор осознанным. Он особенно полезен при закупке большого количества изделий, когда ошибка в одной позиции может повлечь несоответствие целой партии компонентов.
Заключение
Соединительные детали трубопроводов формируют основу сложной пространственной конструкции инженерной линии. Отводы меняют направление, тройники создают ответвления, переходы соединяют разные диаметры, а заглушки и фланцевые элементы позволяют организовать завершение или разъемные участки системы.
Главный принцип выбора заключается в комплексной оценке характеристик. Диаметр, материал, толщина стенки, давление, температура, рабочая среда и способ монтажа должны рассматриваться одновременно. Только такой подход позволяет подобрать фасонные элементы, которые будут соответствовать конкретным условиям эксплуатации.
Современная трубопроводная система представляет собой не набор случайно соединенных труб, а продуманную конструкцию, в которой каждая деталь выполняет определенную функцию. Поэтому качество и корректный подбор соединительных элементов напрямую связаны с надежностью всей коммуникации, удобством ее монтажа и продолжительностью эксплуатации.
