Современная гидравлическая техника способна выполнять операции с большой силой, высокой скоростью и достаточно точной повторяемостью. Однако сама по себе рабочая жидкость не определяет, куда должен перемещаться исполнительный механизм. За распределение потоков, выбор направления движения и переключение рабочих режимов отвечают специальные элементы гидросистемы. Одним из наиболее важных компонентов такого комплекса считается гидрораспределитель — узел, который связывает источник давления с гидроцилиндрами, гидромоторами и другими исполнительными устройствами.
https://tdpaskal.ru/catalog/gidroraspredeliteli/ представляет собой направление оборудования, которое используется для организации управляемого движения в различных гидравлических установках. При выборе конкретного решения важно учитывать не только количество рабочих линий, но и расход жидкости, допустимое давление, способ управления, схему переключения, условия эксплуатации и совместимость с остальными компонентами системы.

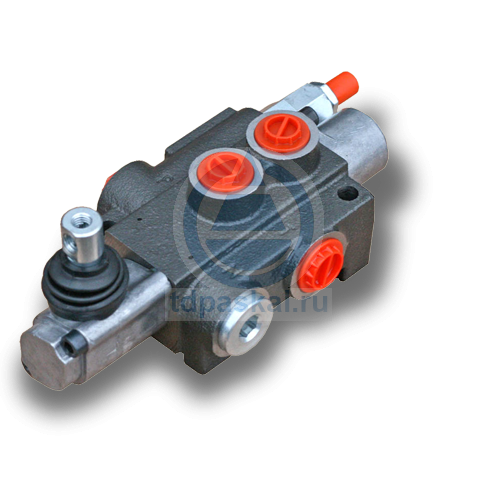

Что представляет собой гидрораспределитель
Гидравлический распределитель можно представить как своеобразный переключающий узел, через который рабочая жидкость получает нужный маршрут. В зависимости от положения управляющего элемента поток может направляться к одной или другой полости гидроцилиндра, к гидромотору либо переводиться в сливной контур. При изменении положения золотника или другого запорно-регулирующего элемента меняется внутренняя схема соединения каналов.
Благодаря этому один и тот же насос способен обслуживать несколько исполнительных механизмов. Оператор или автоматическая система управления задаёт необходимое состояние распределителя, после чего гидравлическая энергия преобразуется в конкретное движение: подъём, опускание, выдвижение, втягивание, вращение или остановку.
Главная ценность гидрораспределителя заключается не в создании давления, а в грамотном управлении уже созданным потоком. Именно поэтому неисправность такого элемента способна повлиять сразу на несколько рабочих функций машины.
Как работает распределительный узел
Наиболее наглядно принцип действия можно рассмотреть на примере гидроцилиндра двустороннего действия. Внутри распределителя предусмотрены каналы, соединённые с напорной линией, сливом и рабочими полостями цилиндра. Пока управляющий элемент находится в нейтральном положении, система работает по заданной для конкретной конструкции схеме.
После переключения рабочая жидкость получает доступ к одной из полостей цилиндра. Давление воздействует на поршень, и шток начинает двигаться. Вытесняемая из противоположной камеры жидкость направляется по другой рабочей линии. Если управляющий элемент переводится в обратное положение, направления потоков меняются местами, а шток начинает перемещаться в противоположную сторону.
В простом механизме такая последовательность кажется элементарной. Но в промышленной или мобильной гидравлике одновременно могут работать несколько исполнительных органов. В таком случае от конструкции распределительного блока зависит, какие движения будут выполняться одновременно, какие — последовательно, а какие будут временно заблокированы.
Из чего состоит гидрораспределитель
Конкретное исполнение зависит от назначения, но в конструкции часто присутствуют корпус с внутренними каналами, рабочий золотник, элементы управления, возвратные пружины, уплотнения и присоединительные отверстия. В более сложных системах используются дополнительные клапанные элементы и управляющие модули.
- Корпус формирует внутренние гидравлические каналы и обеспечивает соединение с магистралями.
- Золотник изменяет конфигурацию проходов при перемещении внутри корпуса.
- Привод управления передаёт команду от оператора или системы автоматики.
- Пружины могут возвращать рабочий элемент в исходное положение после снятия управляющего воздействия.
- Уплотнения предотвращают нежелательный выход рабочей жидкости и обеспечивают корректную работу подвижных элементов.
- Защитные и регулирующие элементы могут выполнять дополнительные функции, связанные с ограничением или стабилизацией параметров потока.
Точность изготовления внутренних поверхностей имеет большое значение. Даже небольшое повреждение рабочих пар, загрязнение жидкости или износ уплотнений способны изменить характер работы оборудования.
Разновидности гидрораспределителей
Гидравлические распределители классифицируются сразу по нескольким признакам. Такой подход позволяет подобрать конструкцию под конкретную машину, а не ориентироваться только на внешний вид изделия.
По способу управления
В зависимости от условий эксплуатации используются ручные, механические, электрические, гидравлические и пневматические варианты управления. Ручной привод отличается простотой и хорошо подходит для техники, где оператор находится рядом с органами управления.
Электромагнитные исполнения позволяют передавать команду посредством электрического сигнала. Это особенно удобно в автоматизированных установках, где переключение должно происходить по сигналу контроллера, датчика или другого элемента системы.
Гидравлическое управление применяется в ситуациях, когда требуется использовать энергию самой рабочей жидкости для воздействия на основной распределительный механизм. Конкретный вариант выбирается с учётом давления, расхода и особенностей схемы.
По количеству позиций
Рабочий элемент может иметь две, три и больше позиций. Количество положений определяет набор доступных состояний системы. Трёхпозиционные конструкции, например, позволяют предусмотреть не только два направления движения, но и отдельное нейтральное состояние.
Нейтральная позиция особенно важна для логики работы оборудования. В зависимости от гидравлической схемы в ней поток может перекрываться, направляться на слив или распределяться другим предусмотренным способом.
По конструкции корпуса
Моноблочные модели объединяют несколько рабочих функций в одном корпусе. Они отличаются компактностью и удобством для определённых типовых схем. Секционные варианты состоят из отдельных элементов, которые формируют необходимое количество рабочих секций.
Секционный принцип особенно интересен там, где конфигурация машины может меняться. При необходимости количество рабочих каналов можно адаптировать под конкретную систему, если конструкция распределителя предусматривает такую возможность.
Гидрораспределитель и система контроля: связь двух уровней
В простой технике оператор напрямую перемещает рычаг и сразу получает требуемое движение. В автоматизированном оборудовании между командой и распределителем появляется дополнительный уровень контроля. Датчики фиксируют положение, давление, скорость или другие параметры, а управляющее устройство анализирует полученную информацию и формирует соответствующий сигнал.
Получается замкнутая логика: команда — переключение — движение — контроль — корректировка. Такая схема позволяет сделать работу механизма более предсказуемой. Например, если исполнительный орган должен остановиться в определённой точке, система может использовать сигнал датчика положения для прекращения дальнейшего перемещения.
В более сложных установках контроль может учитывать сразу несколько параметров. Тогда распределитель перестаёт быть отдельным элементом и становится частью единой архитектуры управления гидравлической машиной.
Пропорциональное управление для более плавных движений
Не каждой машине достаточно двух состояний — «двигаться» и «стоять». Некоторые механизмы требуют плавного изменения скорости. Например, при перемещении груза резкое открытие канала может вызвать слишком быстрое движение исполнительного органа. Для подобных задач применяются решения, способные изменять проходное сечение постепенно.
Пропорциональное управление позволяет связывать величину управляющего сигнала с изменением гидравлического потока. При корректной настройке движение становится более плавным, а оператор получает дополнительную возможность контролировать скорость выполнения операции.
Однако пропорциональный распределитель не является самостоятельным способом решения всех проблем. На характер движения также влияют производительность насоса, нагрузка на цилиндр, характеристики рабочей жидкости, сопротивление трубопроводов и общая архитектура гидросистемы.
Почему важен правильный выбор расхода
Одним из ключевых параметров при подборе является пропускная способность. Если через распределитель требуется пропускать больший объём жидкости, чем рассчитано конструкцией, увеличиваются гидравлические потери и может возрастать нагрев рабочей среды.
Слишком большой запас также не всегда является преимуществом. Более крупный компонент может оказаться неоправданным с точки зрения стоимости, габаритов и совместимости с существующими магистралями.
Поэтому расчёт должен учитывать реальный рабочий диапазон системы. Распределитель выбирается не изолированно, а в связке с насосом, исполнительным механизмом, трубопроводами и защитной аппаратурой.
Давление как один из главных критериев
Гидравлическое оборудование работает с существенными нагрузками, поэтому допустимое давление является принципиальным параметром. Нельзя ориентироваться только на то, что компонент физически подходит по резьбе или размеру каналов.
Рабочее давление системы должно соответствовать возможностям распределителя с необходимым запасом для конкретных условий эксплуатации. При этом учитываются не только стандартные режимы, но и возможные кратковременные скачки давления, возникающие во время резких переключений или изменения нагрузки.
Дополнительную роль играют предохранительные устройства. Они позволяют ограничивать давление в соответствующих участках гидросхемы и помогают защитить оборудование от перегрузочных режимов.
Чистота рабочей жидкости имеет значение
Гидравлическая жидкость выполняет одновременно несколько функций, но вместе с ней по системе могут перемещаться мелкие частицы загрязнений. Для прецизионных распределительных механизмов это особенно нежелательно. Посторонние частицы способны ускорять износ рабочих поверхностей и нарушать нормальное перемещение золотника.
Поэтому состояние фильтров, качество обслуживания и своевременная замена рабочей жидкости имеют непосредственное отношение к ресурсу распределительного оборудования.
Иногда нестабильная работа механизма ошибочно воспринимается как неисправность электронного управления, хотя причина находится в загрязнении гидравлического контура. Именно поэтому диагностика должна рассматривать систему целиком.
Признаки возможных неисправностей
Поведение гидравлической машины способно многое рассказать о состоянии распределительного узла. Если механизм начинает двигаться рывками, медленно реагировать на команду или самопроизвольно менять характер движения, необходимо проверять не только насос и цилиндр, но и цепочку управления.
К признакам, которые требуют внимания, относятся:
- заметное увеличение времени реакции на переключение;
- неполное возвращение управляющего элемента в исходное положение;
- нестабильная скорость движения исполнительного механизма;
- появление утечек рабочей жидкости;
- необычный нагрев отдельных участков системы;
- самопроизвольное изменение рабочего режима;
- посторонние шумы при переключении;
- потеря части функций одной или нескольких секций.
Каждый из этих признаков может иметь несколько причин. Например, медленное движение не обязательно означает неисправность распределителя: аналогичный симптом способен возникнуть из-за насоса, нагрузки, засорения фильтра или проблем в исполнительном механизме.
Где используются гидрораспределители
Сфера применения таких компонентов чрезвычайно широка. Они встречаются в строительной и дорожной технике, сельскохозяйственных машинах, погрузчиках, подъёмных механизмах, промышленных станках, прессах, производственных линиях и различном мобильном оборудовании.
Везде, где необходимо управлять гидроцилиндром или гидромотором, возникает задача контролируемого распределения рабочей жидкости. Разница заключается лишь в масштабе, количестве каналов, способе управления и требованиях к точности.
В мобильной технике особенно важны компактность, устойчивость к вибрациям и способность работать в изменяющихся условиях. Для стационарных промышленных установок на первый план могут выходить автоматизация, точность позиционирования и интеграция с общей системой управления.
Как подобрать гидрораспределитель без лишних ошибок
Выбор оборудования целесообразно начинать не с поиска внешне подходящей модели, а с составления технического задания. В нём фиксируются основные параметры существующей гидросистемы и требования к будущему компоненту.
- Определяется рабочее давление. Учитывается нормальный и потенциально повышенный режим.
- Рассчитывается требуемый расход. Он связан со скоростью работы исполнительных механизмов.
- Определяется количество рабочих органов. От этого зависит число необходимых секций и каналов.
- Выбирается способ управления. Он может быть ручным, механическим, электрическим или другим.
- Уточняется схема нейтрального положения. Она должна соответствовать логике конкретной гидросистемы.
- Проверяется совместимость. Учитываются присоединительные размеры, тип соединений и характеристики рабочей жидкости.
- Оцениваются условия эксплуатации. Температура, вибрации, пыль, влажность и интенсивность работы влияют на требования к оборудованию.
Такой алгоритм помогает избежать распространённой ошибки, когда компонент выбирается исключительно по одному параметру. В гидравлике совместимость определяется совокупностью характеристик.
Обслуживание и профилактика
Долговечность гидрораспределителя зависит не только от качества самого изделия. Большое значение имеет состояние всей системы. Регулярный контроль рабочей жидкости, фильтров, соединений и гидролиний позволяет раньше обнаруживать факторы, которые способны ускорить износ.
При техническом обслуживании важно обращать внимание на внешние признаки утечки, состояние электрических разъёмов в электромагнитных моделях, работу органов управления и характер переключения. Любое изменение привычного поведения механизма желательно рассматривать как повод для диагностики.
Профилактика особенно выгодна там, где остановка техники приводит к простою производства или снижению производительности. Небольшая неисправность распределителя, обнаруженная на ранней стадии, обычно проще для устранения, чем проблема, которая уже вызвала повреждение других элементов гидросистемы.
Гидравлика становится частью интеллектуального оборудования
Развитие автоматизации постепенно меняет представление о гидравлическом приводе. Современная система уже не ограничивается насосом, трубопроводами и механическим рычагом. В неё могут входить датчики, контроллеры, электрические приводы, средства диагностики и алгоритмы управления.
На этом фоне гидрораспределитель становится связующим звеном между гидравлической энергией и цифровой командой. Электрический сигнал может преобразовываться в физическое перемещение рабочего органа, а информация от датчиков позволяет системе оценивать полученный результат.
Такой принцип открывает возможности для более точного позиционирования, автоматического выполнения повторяющихся операций и адаптации оборудования к изменяющейся нагрузке.
Итоги: почему распределитель нельзя рассматривать отдельно
Гидрораспределитель является одним из центральных компонентов управляемой гидравлической системы. Он определяет маршрут рабочей жидкости и тем самым влияет на движение исполнительных механизмов. Однако эффективность его работы зависит от множества связанных элементов: насоса, фильтрации, трубопроводов, клапанов, цилиндров, гидромоторов и системы контроля.
При подборе оборудования важно учитывать не только давление и расход, но и схему переключения, количество секций, тип привода, нейтральную позицию и особенности конкретной машины. Для автоматизированных комплексов дополнительно оценивается возможность взаимодействия с датчиками и электронными контроллерами.
Грамотно спроектированная система позволяет использовать возможности гидравлики значительно эффективнее. Точный контроль потоков делает движение механизмов более управляемым, а правильное сочетание распределительной аппаратуры и средств контроля повышает предсказуемость работы оборудования. Именно поэтому выбор гидрораспределителя следует рассматривать как инженерную задачу, в которой каждый параметр должен соответствовать общей логике гидросистемы.
